全系列空調箱
SINKO全系列空調箱可依客戶需求，採用臥式、立式或吊掛式及現場空間設限之特殊超薄機型，除型錄標準機型外均可接受訂單生產。其機體結構均為鋁合金框架式，配合雙層庫板(DOUBLE SKIN)內注PU發泡斷熱材組合而成，內外完全隔熱，無結露之慮、氣密性良好、機體結構堅固不變形、噪音低、外型美觀。除一般商業用外(可依客戶需求提供特殊規格之設計與製造)，對於半導體週邊、百貨公司、營業場所、旅館飯店、醫院、公共場所等更是多樣化的選擇。
產品特色
概要
模組化設計，風量從2500CMH到70500CMH可供選擇。
箱體型式有臥式、立式及吊掛式等三種可供選擇。
全系列產品，台灣設計組裝製造。
結構
外殼採用厚度30mm或50mm 雙層庫板(Double Skin)組立。
庫板可依需求選用烤漆板、鍍鋅板或不銹鋼板不同材質組合製作，內充38kg/cm³硬質PU(Polyurethane Foam)保温材。
結構框架採用防結露鋁擠型(Extruded Aluminum Frame)，有效隔絕內外金屬元件熱傳導。
保養門採防防結露氣密式設計並附ABS安全把手。
內置傾斜式SUS304不銹鋼水盤。
機座採槽型鋼施工並經防銹處理，堅固不變型。
盤管
盤管之液管為外徑5/8 OD”、½ ＯD”、3/8 OD”等厚度銅管可供選擇。
散熱鰭片可選用銀鰭片、抗蝕鋁鰭片、鋼鰭片、鍍錫銅鰭片。鋁鰭片厚度自0.12mm至0.3mm；抗蝕鋁鰭片為0.12mm 至0.2mm。銅鰭片厚度0.12mm至0.2mm。
盤管端板可採用鍍鋅鋼板或不銹鋼板組合。
集流管採用鍍鋅鋼管亦可依客戶需求指定不銹鋼管或銅管。
風車
採用歐美進口離心多翼式獨立風車組，並經動力平衡。
所有風車組均採獨立式彈簧避震器，以降低風機震動。
依系統風量、靜壓、噪音等需求可採前傾多翼式或後傾多翼式有殼式風機。
濾網
可供符合EN779:2002 G1、G2、G3、G4等級之初級濾網。採用抽取式或彈簧固定式濾網框，氣密效果佳，拆卸方便。
初級濾網可區分為可洗式及不可洗式，框架有紙框、鋁框、鍍鋅框及不誘鋼框可供選擇。
可供符合EN779:2002 F5到F9等級之中級濾網，採用彈簧固定式濾網框，氣密效果良好，拆卸方便。
可供符合EN1822:1998 H10到H14等級之終級濾網，採用螺絲固定式濾網框，氣密效果非常好。
其他選配
加熱装置可採熱水盤管、蒸氣盤管或電熱管。
加濕裝置可採高壓蒸氣加濕器、電熱盤式加濕器、電極式加濕器或超音波加濕器。
可選配檢點燈、壓差計、溫度計、檢視窗及擋水板。
產品規格

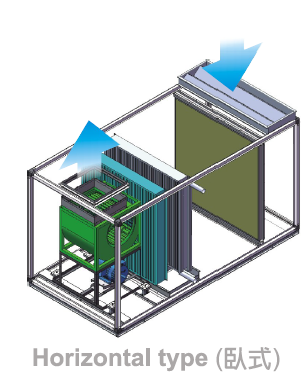

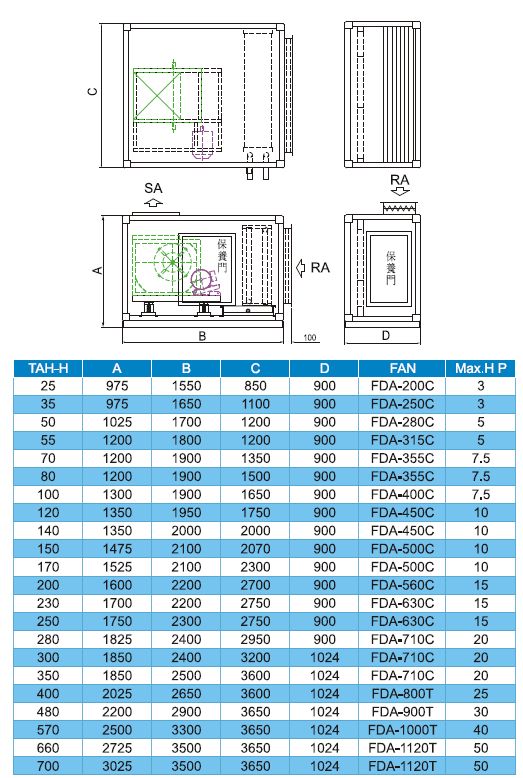

臥式

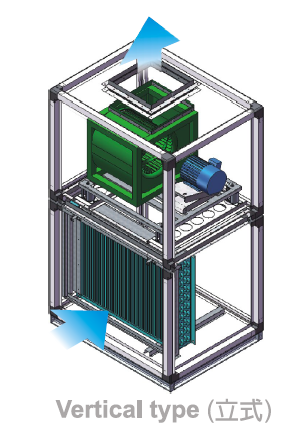

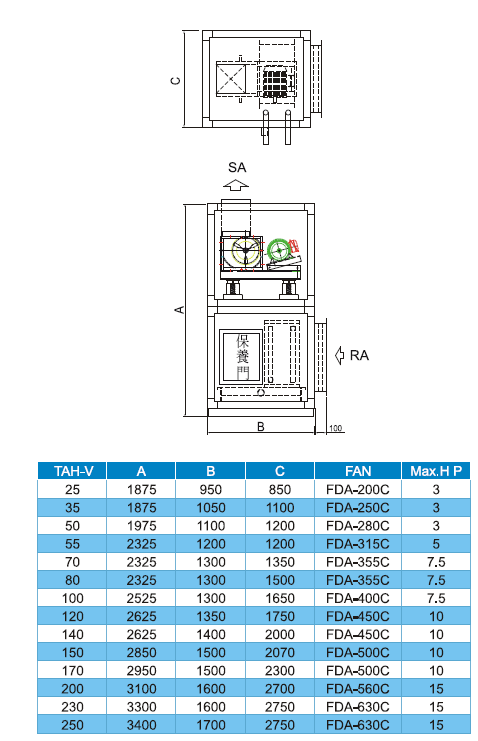

立式

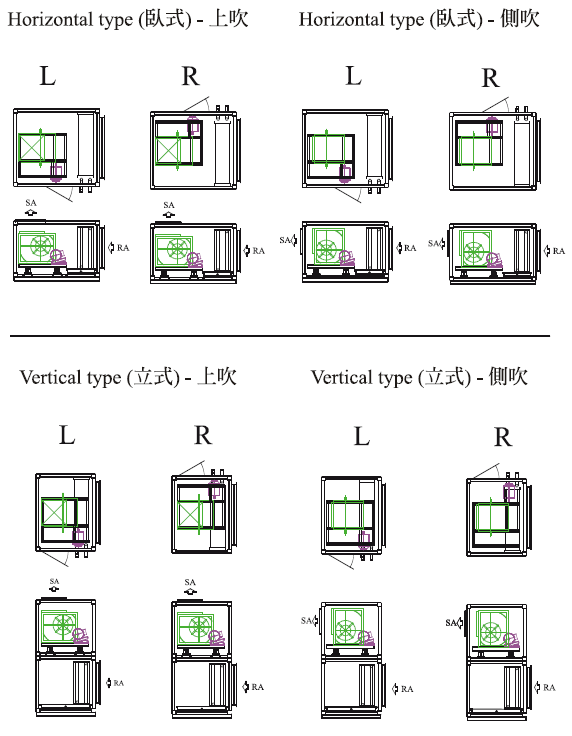

風車方向/冰水管/保養門選機

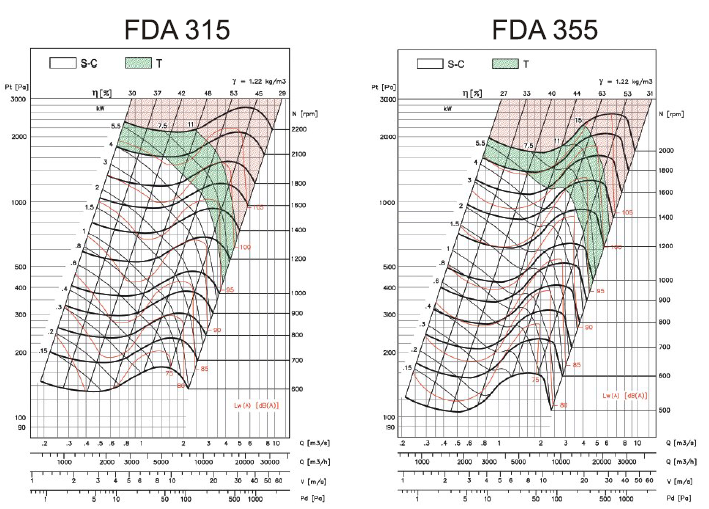

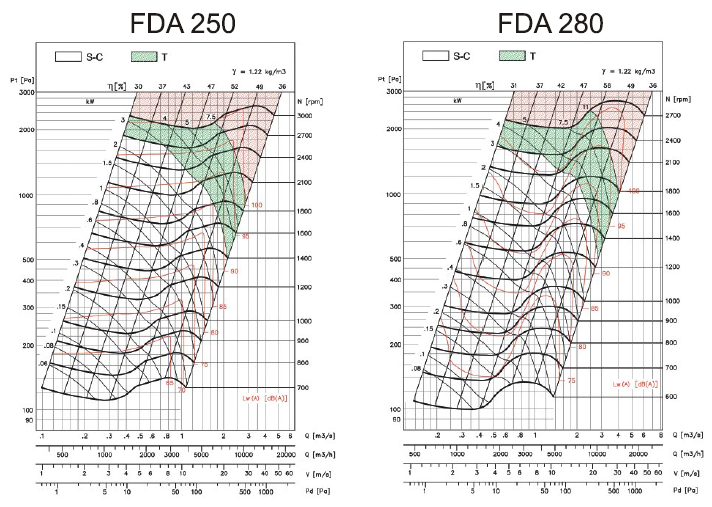

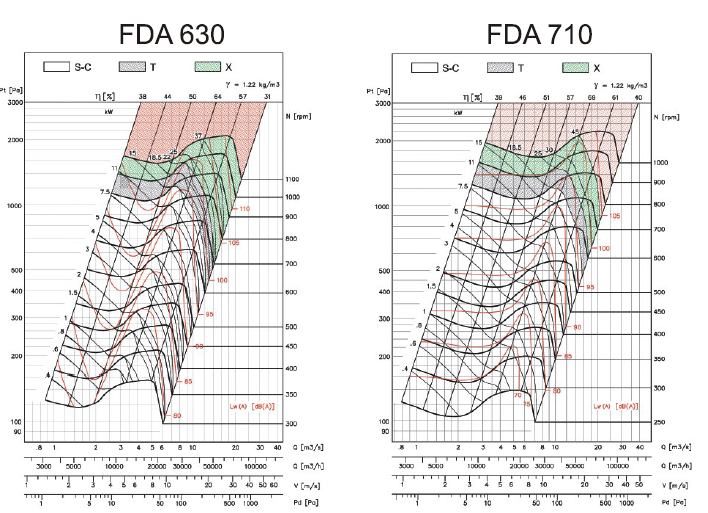

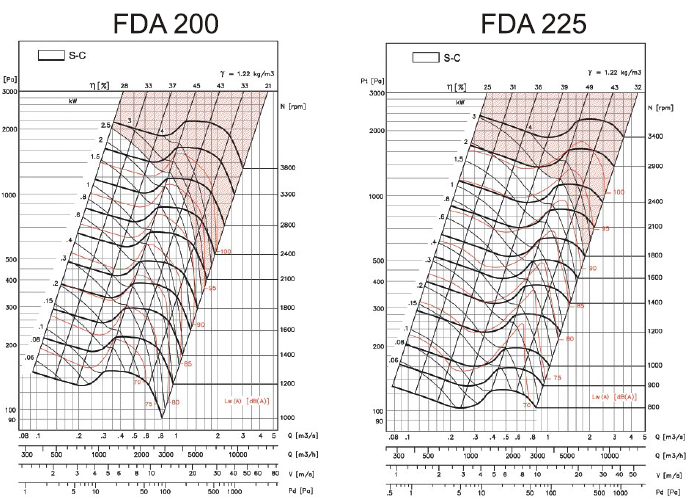

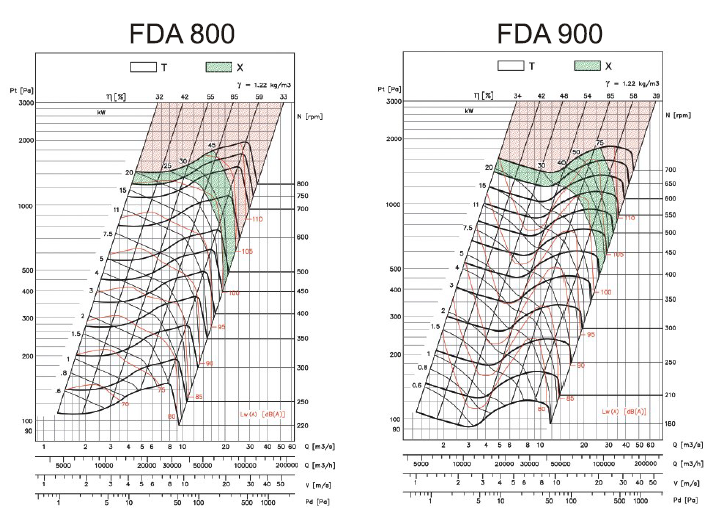

風車曲線圖

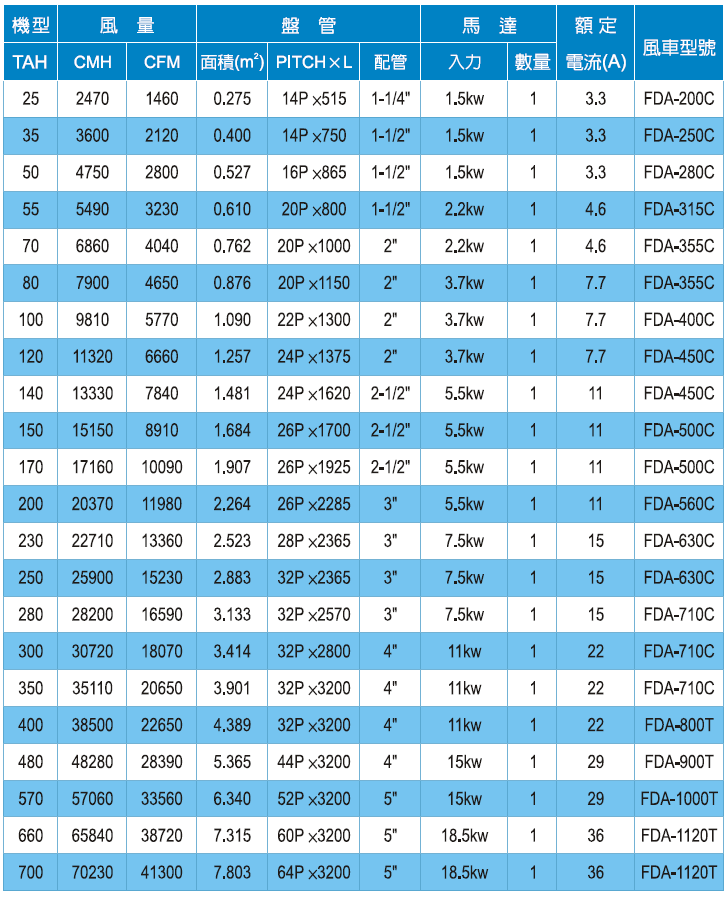

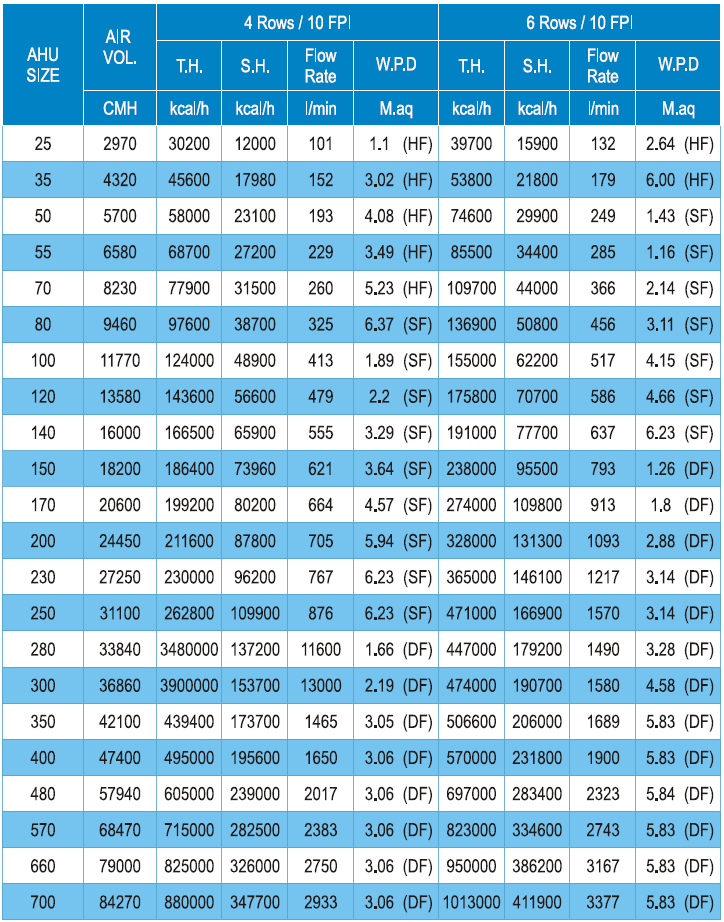

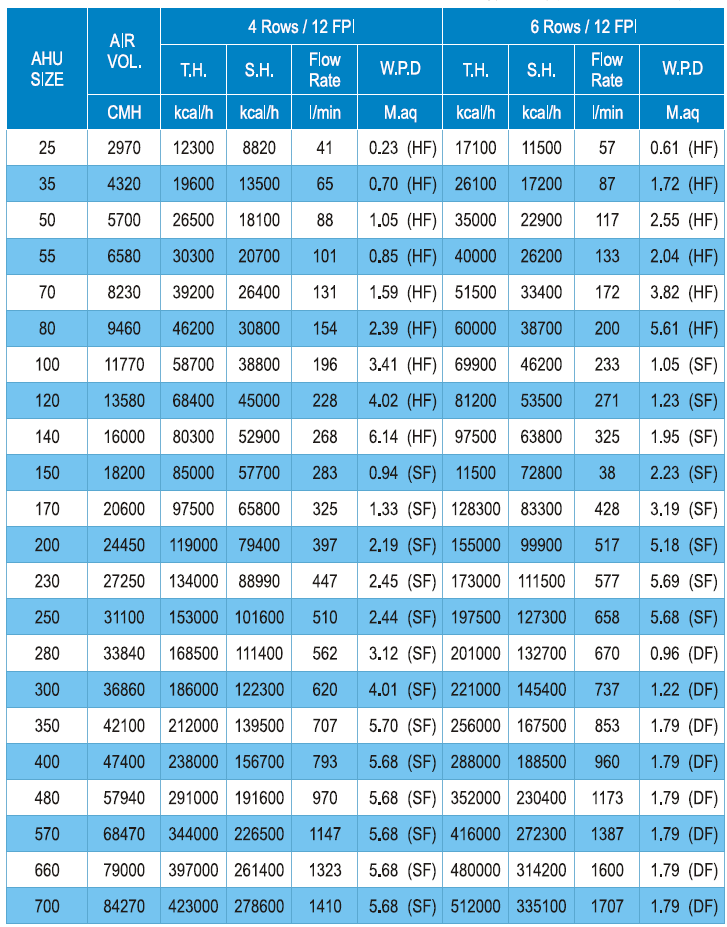

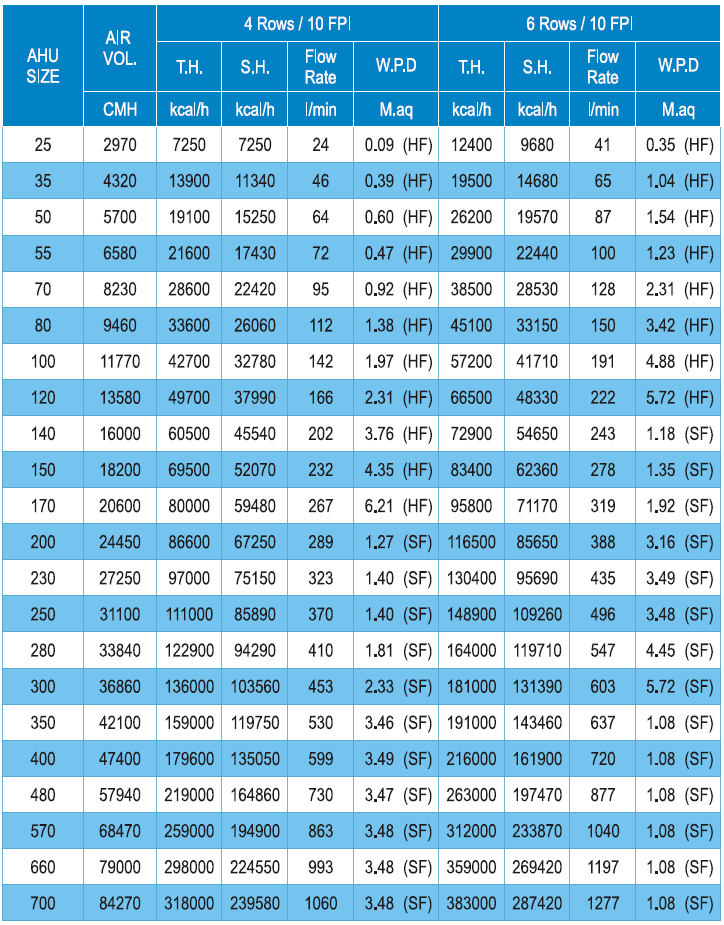

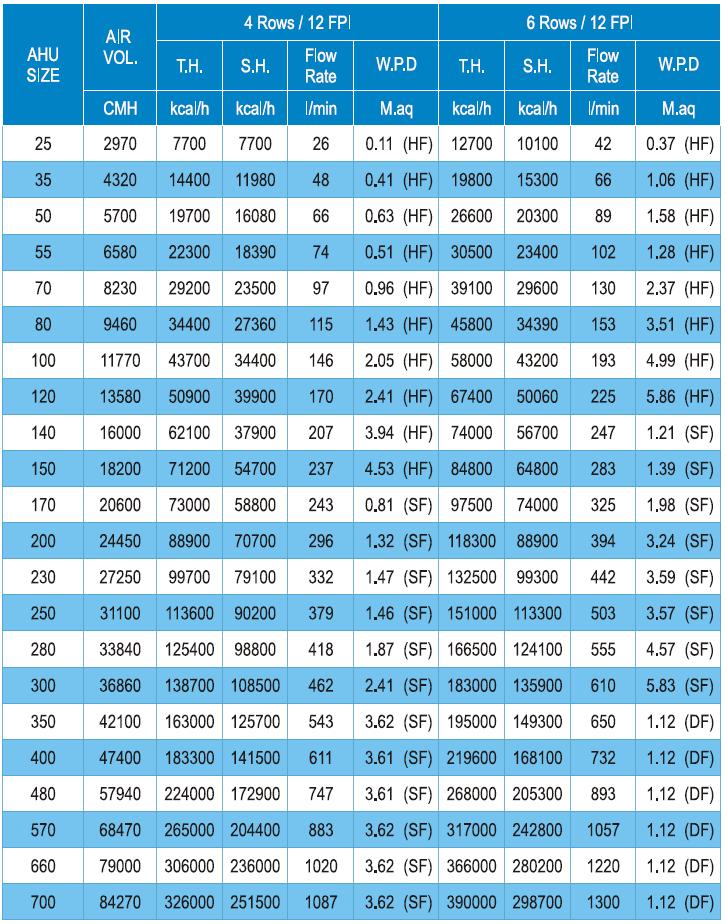

規範表
正面風速2.5m/s

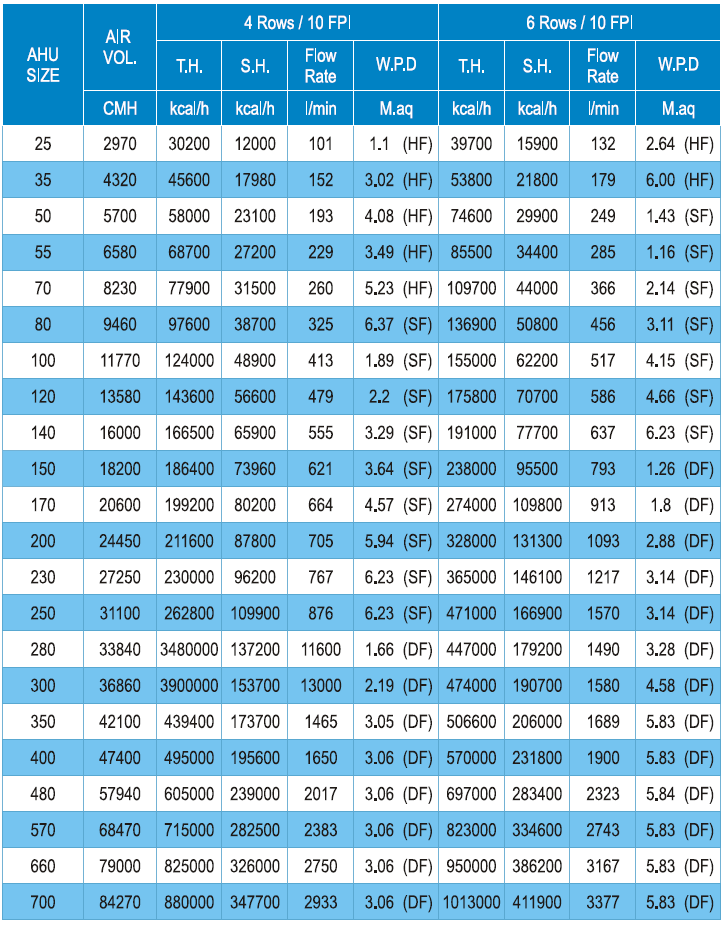

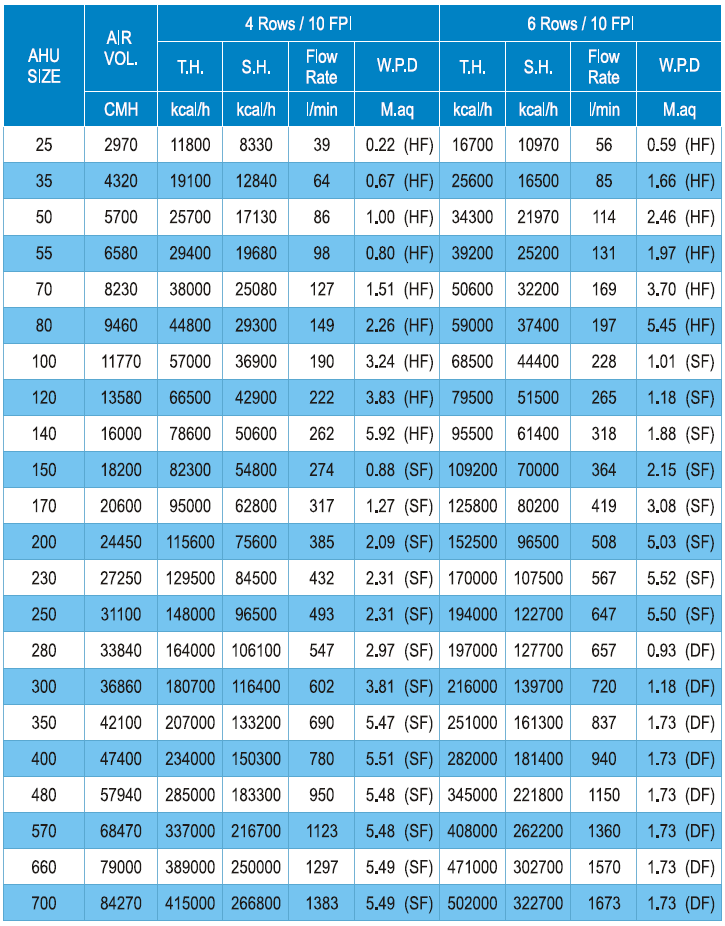

冷房能力
空氣乾球溫度24°C，冷水出口溫度7°C
空氣濕球溫度17°C，冷水入口溫度12°C
正面風速3.0m/s
空氣乾球溫度24°C，冷水出口溫度7°C
空氣濕球溫度17°C， 冷水入口溫度12°C
正面風速3.0m/s
表面風速與風量對照表
空氣乾球溫度26°C，冷水出口溫度7°C
空氣濕球溫度19°C，冷水入口溫度12°C
正面風速3.0m/s
空氣乾球溫度26°C，冷水出口溫度7°C
空氣濕球溫度19°C，冷水入口溫度12°C
正面風速3.0m/s
空氣乾球溫度35°C，冷水出口溫度7°C
空氣濕球溫度28°C，冷水入口溫度12°C
正面風速3.0m/s
空氣乾球溫度26*C，冷水出口溫度7°C
空氣濕球溫度19°C，冷水入口溫度12°C
正面風速3.0m/s
空氣乾球溫度35°C，冷水出口溫度7°C
空氣濕球溫度28°C，冷水入口溫度12°C
正面風速3.0m/s
空氣乾球溫度35°C，冷水出口溫度7°C
空氣濕球溫度28°C，冷水入口溫度12°C
正面風速3.0m/s
安裝維護注意事項
搬運
空調箱於搬運過程中需注意保護箱體，吊運及搬運時需保持箱體水平，不得過度傾斜，以免損壞箱體結構及內部元件移位，於搬運完成後須檢查箱體及內部元件否有移位或損壞之情形發生。
箱體
各節箱體安裝時須彼此密合，定位完成後各連結必須準確。
使用螺絲帽接合並注意箱體間之密合，不可有變形及脫出之情形發生，以免密合性不良。
箱體安装時須維持水平不得傾斜，否則容易造成排水盤不正常排水而使水滲出，或使軸承及風扇因動力平衡失效而導致不正常之震動。
配管工程
將空調箱安裝於避震器上並須視使用狀況予以作減震的動作。
安裝排水管及U-TRAP應注意事項

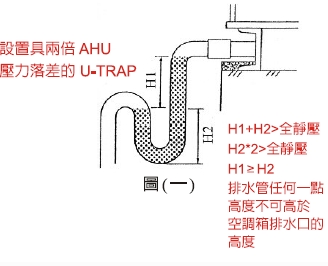

排水管之安裝須製作U-TRAP如圖(一)所示，並使水封之高度大於機內之靜壓值，以免造成排水不良，排水管必須至少保持一定之斜度，以利排水，避免箱體內積水。
排水管路洩水閥安裝至排水溝。
確認風管進出口及法蘭口尺寸。
出風口與風管銜接處須採用撓性佳之帆布接頭以隔離震動。
空調箱按裝完成後，請檢查箱內各部位是否妥當，並注意將風車之臨時固定裝置拆除，並調整避振彈簧至適當位置。
在安裝設備時需顧及外氣之引入及回風易於返回，以免產生噪音。
風管安裝應盡量使氣流平順，降低系統效應之影響。
開機
開機前應先確認電壓是否正確。
檢視馬達輸入功率及冷卻能力。
檢查空氣循環量、水溫及水流量。
檢視機組起動是否有異聲出現，如有則立刻停機檢查。
確認溫度、濕度、風壓等感測器是否正常動作。
維護及空間保留
應定期檢查空調箱各運轉狀態及濾網定期清洗。
為避免盤管內剩水產生凍結，機組不使用時，應放盡盤管內的剩餘水份。
空調箱之設置須充分考慮噪音及震動等情況，並且留有足夠之保養空間，最小約60cm寬。這些空間，可用以安裝U-TRAP、風扇軸承、馬達等,以及當維護時可用以抽換過濾網、管排、電熱器，清潔管排及過濾網等。
