TCRH 吊掛隱藏式送風機
新型高靜壓TCRH系列創新的結構設計，突破傳統預冷空調箱機型高度限制，其高度僅有364.5mm，適用於各種場所，並匹配強而有力的原裝進口風車組，更可在機外靜壓20mmAq的條件下發揮的淋漓盡致。
產品特性
風車:利用大風車直徑 180mm ，最適合於高靜壓極大風量場所使用。
馬達:此系列均採用高效率、低振動馬達、運轉順暢、壽命長。
盤管:探用4ROWx12FIN/IN裂縫式鳍片盤管。
- 全系列低噪音設計，採用日本原裝進口前傾多翼離心雙吸口風車，經動靜平衡處理、省電、效率高、噪音低。
- 全系列機種標準JIS新型設計，結構堅固、體積小性能優越、使用壽命長。
- 採用新晃設計裂縫式式鋁鰭片，並經精密機械式漲管，銅管與鋁片完全緊密結合，熱傳效率最佳，且可選用抗蝕鋁片。
- 採用熱浸鍍鋅鋼板，並經精密加工處理，外型美觀，堅固耐用，水盤經防銹處理，外貼6mm厚PE發泡保温材，隔熟效果最佳。
- 超高静壓大風量設計，可適用於大空間或作新鮮空氣預冷處理。
- 依ISO品保系統百分之百經高壓氣密探漏及運轉測試，品質優良，值得信賴。
- 可搭配各型冰冰冷主機系統使用，吊運簡單、安裝容易、施工方便、保養維護成本低。

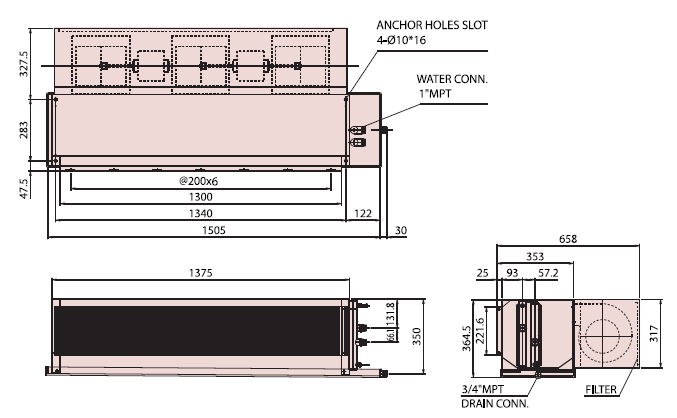

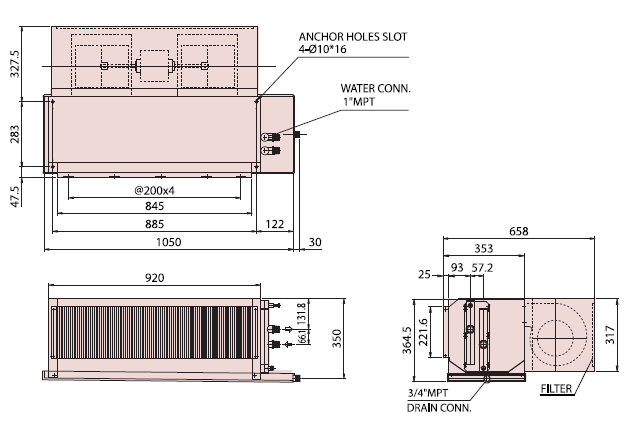

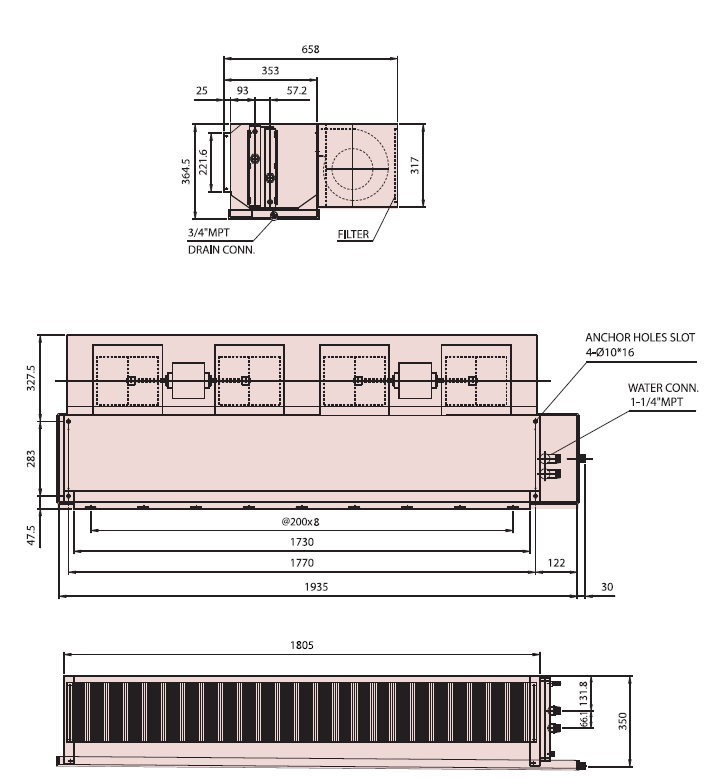

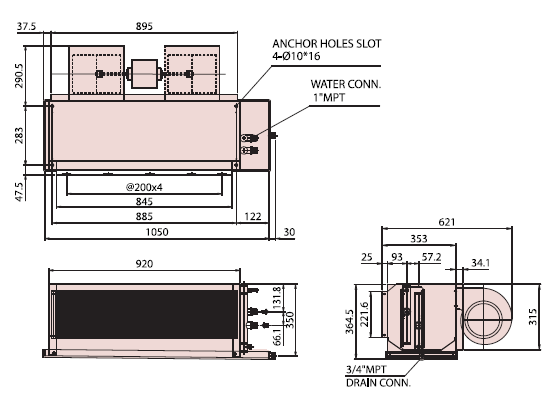

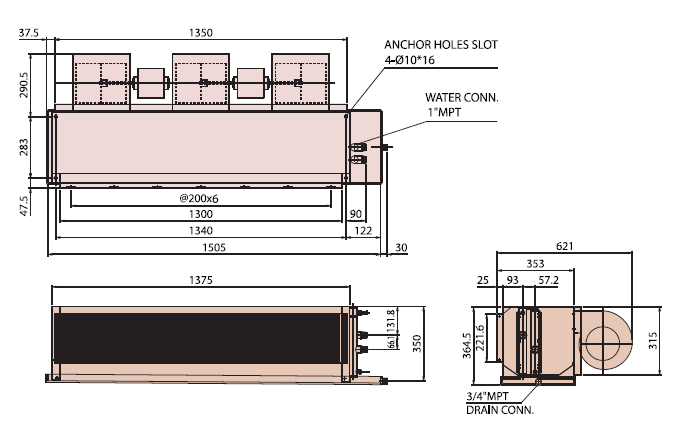

產品型號圖示
TCRH-1000HW
TCRH-1600HW
TCRH-2000HW
TCRH-1000HWPF（附回風箱及濾網）
TCRH-1600HWPF（附回風箱及滤網）
TCRH-2000HWPF（附回風箱及滤網）
接線示意圖
三相 AC 3Ø/220V/60HZ，AC 3Ø/380V/60HZ
註一：細虚缐"------"代表TCRH-1600 ，TCRH-2000等機型專用線路
註二：粗虚線"---."代表現場工程外接線
註三：符號"MC"代表電磁開關

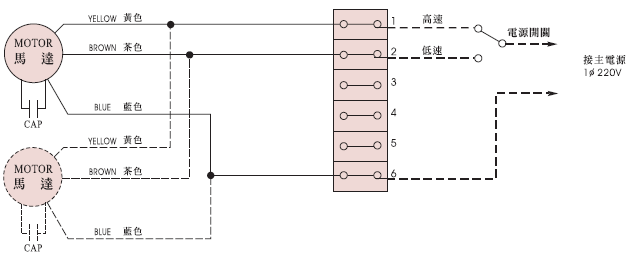

單相 AC 1Ø/220V/60HZ
註一：機外靜壓5-10mmAq時接低速
註二：機外靜壓10-15mmAq時接高速
註三：細虚缐"-------"代表TCRH--1600 ，TCRH-2000等機型専用缐路
註四：粗虚線"___."代表現場工程外接線
說明：
1.三相探用一速(高速），使用範圍爲機外靜壓10-15mmAq。
2.單相採用二速，高速使用範圍爲機外靜壓10-15mmAq，低速使用範圍爲機外靜壓5-10mmAq。

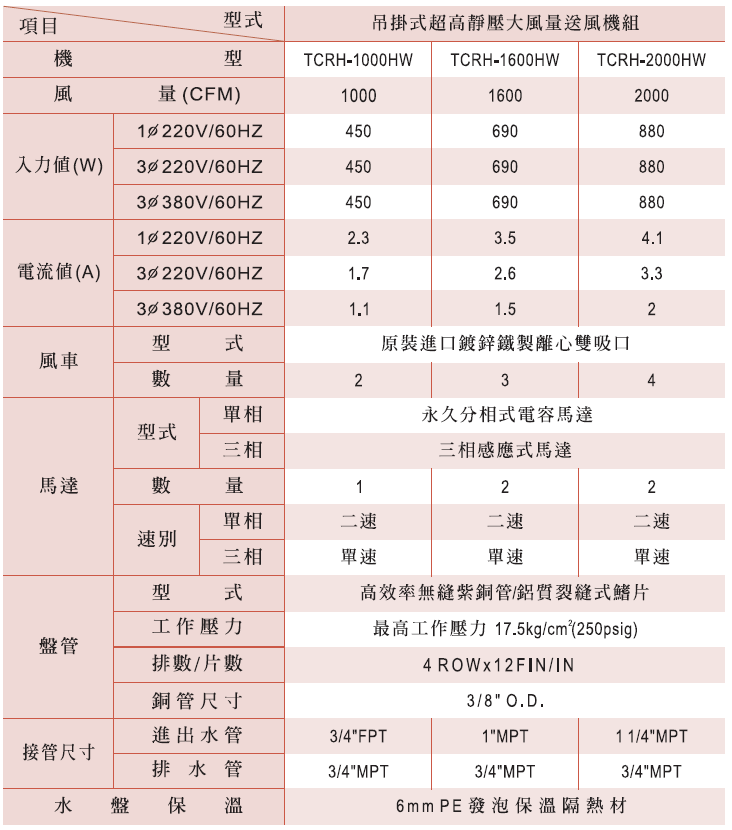

規範表

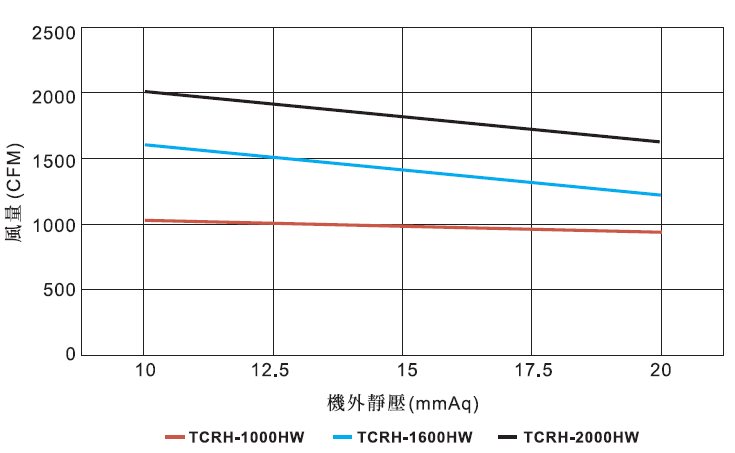

TCRH風量特性曲線—低速

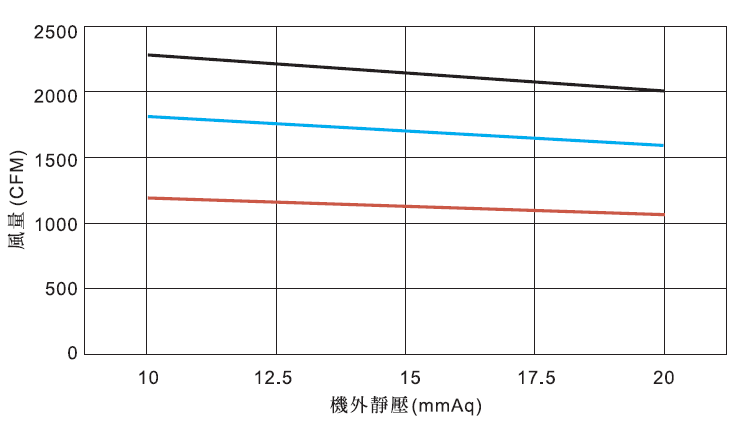

TCRH風量特性曲線—高速

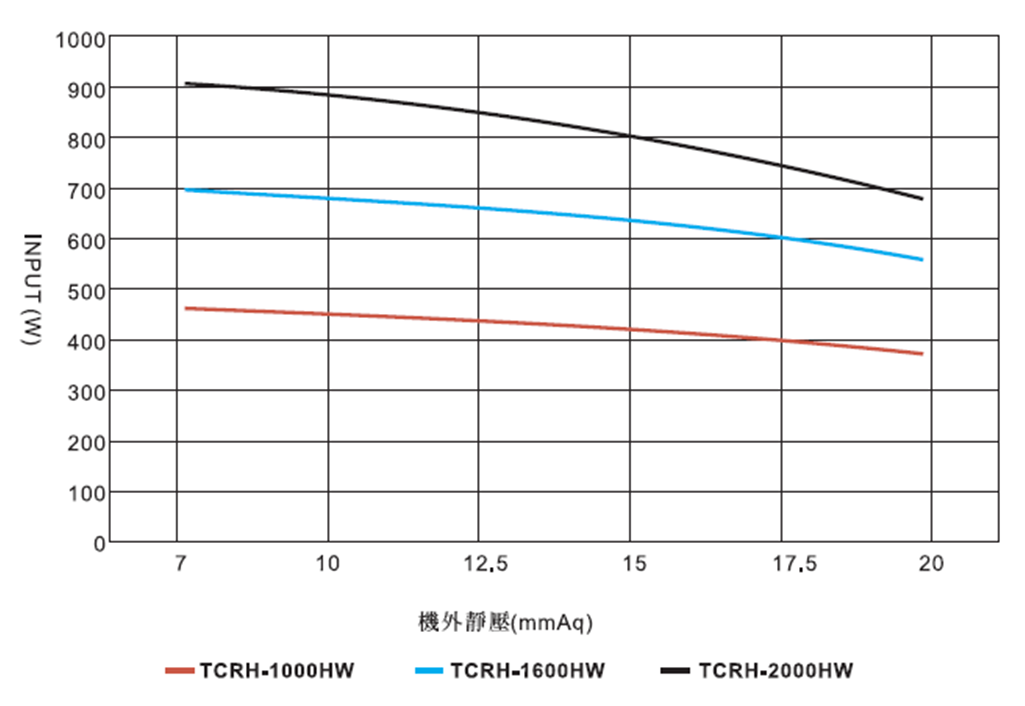

TCRH馬達功率特性曲線圖

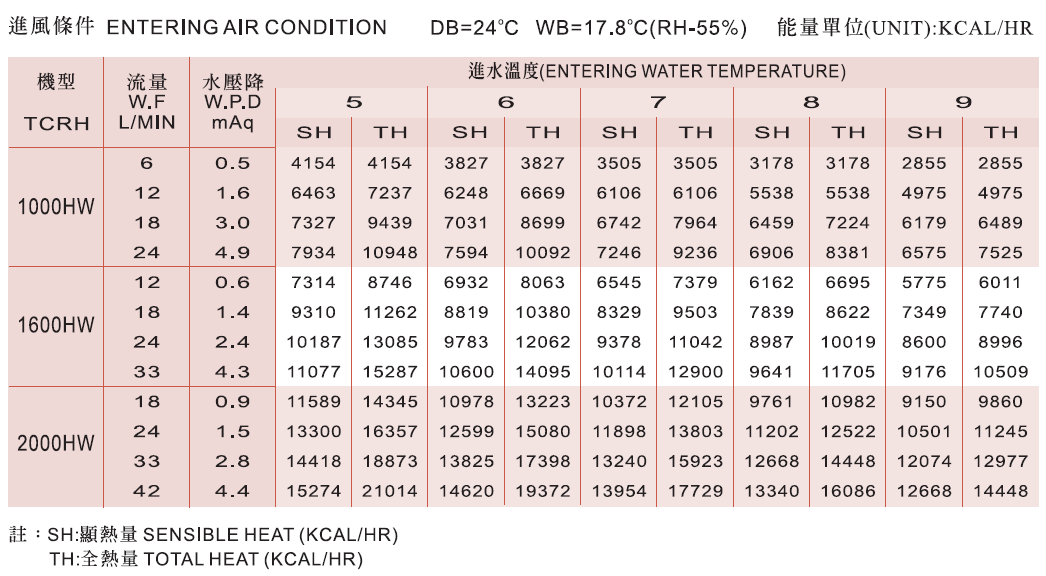

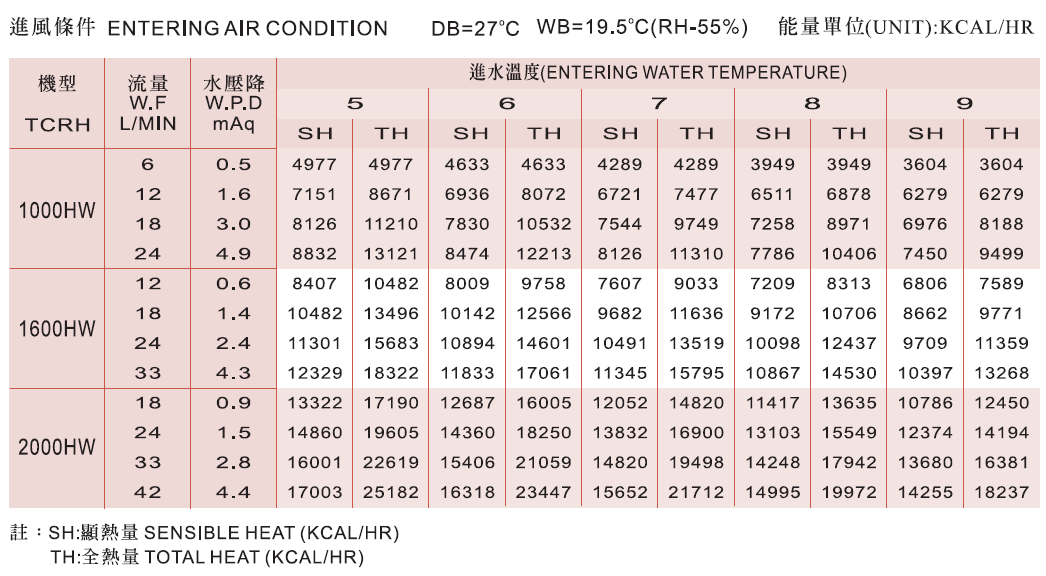

冷氣能力

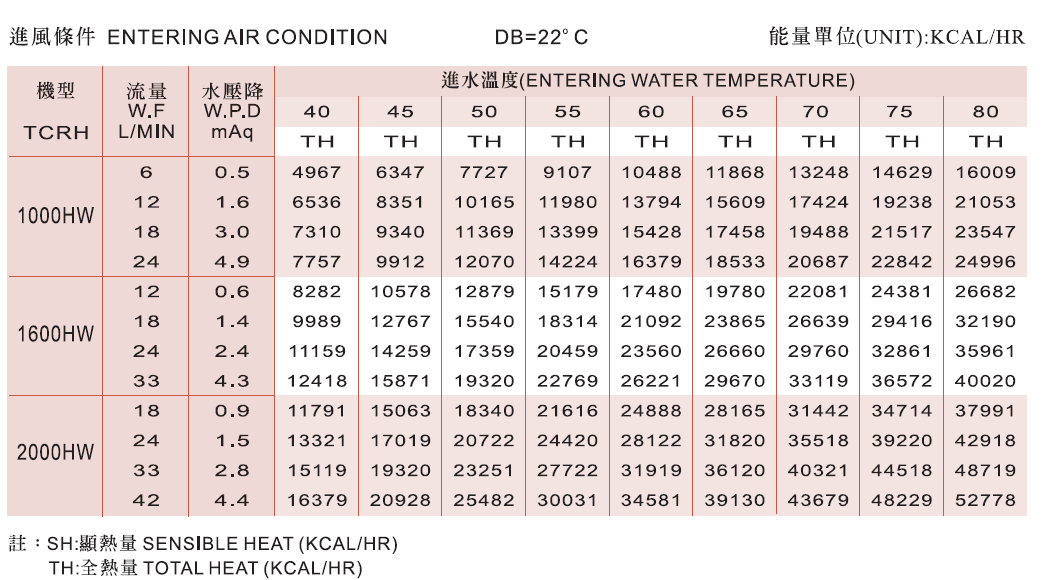

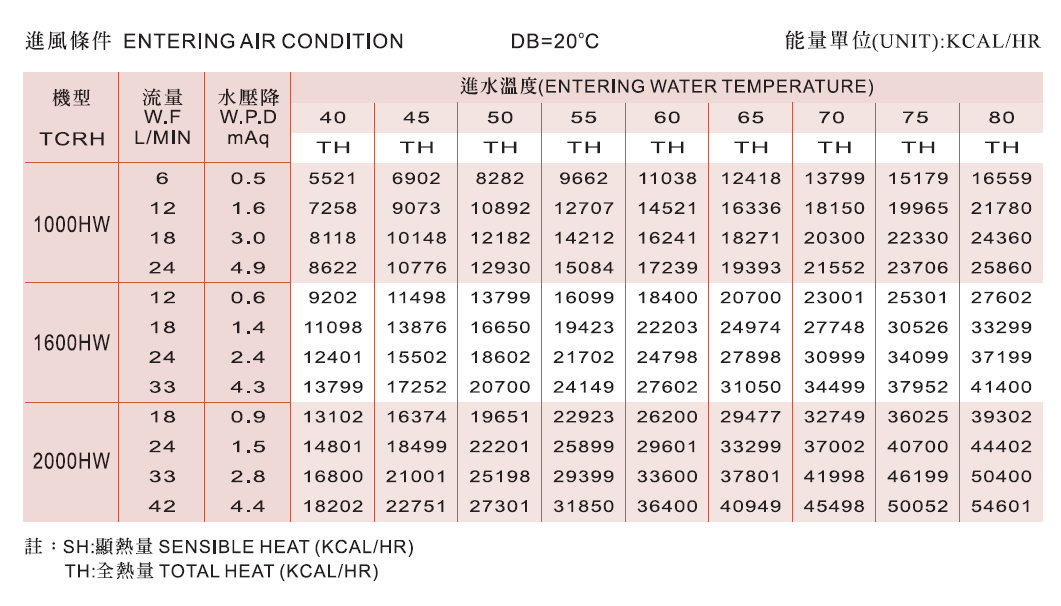

暖氣能力

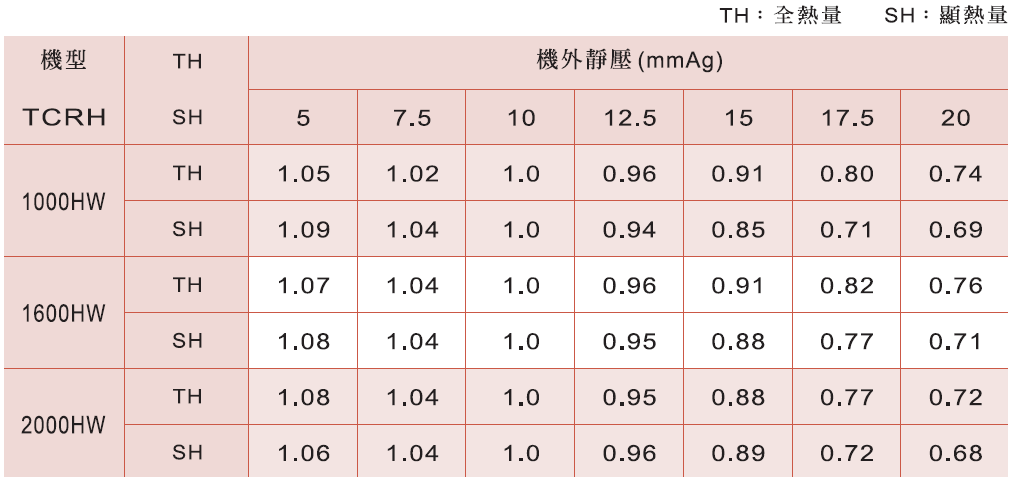

能量修正係數表
